Ottenere markup su mappa di Google partendo da un foglio di calcolo

La posizione di un punto su una mappa viene individuata dalle coordinate di lat, lng e altitudine.

Il punto di coordinate incognite viene rilevato, sul terreno, come punto incognito di un triangolo che ha gli altri vertici in punti di coordinate note. Con gli strumenti si misurano, sul terreno, gli angoli e le distanze mancanti. Tale operazione è chiamata triangolazione (risoluzione del triangolo). Le triangolazioni moderne sono fatte con l’utilizzo di satelliti che ruotano intorno alla terra. I satelliti hanno posizione relativa nota (cioè è nota la distanza tra di loro). Essi inviano continuamente un segnale radio verso la Terra. Il segnale viene captato dalle antenne dei moderni ricevitori, posizionati nei punti di coordinate incognite, in modo che la distanza del satellite è conosciuta. La distanza è misurata in base al tempo di andata e ritorno del segnale dal ricevitore al satellite.

Il principio per la determinazione di un punto di coordinate incognite è dunque lo stesso: in questo caso però il punto cercato è l’intersezione di quattro sfere (ciascuna) di raggio uguale alla distanza del satellite dal punto.

Gli smartphone più recenti sono moderni ricevitori, meno potenti di quelli professionali, ma comunque in grado di dare accuratezze di misura dell’ordine di 5 ml in piano. Dotati di specifici programmi (applicazioni) per la misura delle coordinate, restituiscono la misura di lat e lng del punto su quale siamo posizionati.

La risposta dunque è una coppia di numeri che viene rilevata e trascritta su un foglio di calcolo standard.

Allo stesso modo, per il ns. scopo e più semplicemente, le coordinate lat e lng di un punto possono essere rilevate direttamente su Google Maps cliccando con il tasto dx del mouse sul punto (incognito) e attivando l’opzione “Che cosa c’è qui?”.

Dunque sappiamo determinare lat e lng di un punto. Spesso però è necessario anche visualizzare la posizione dei punti su una mappa. Si pensi al caso della mappatura dei cestini (punti) di una città o la mappatura dei cassonetti stradali o delle centraline dell’energia elettrica.

In questo blog vedremo come ottenere una mappatura di cassonetti stradali di una zona di raccolta, partendo dalle coordinate degli stessi registrate su un foglio di calcolo.

Cioè partendo da un foglio elettronico di Google:

Vogliamo ottenere:

La mappa, che si trova all’indirizzo evidenziato, è di tipo interattivo: rende possibile quindi spostamenti, zoom e l’utilizzo della funzione street view. Inoltre la mappa, comandata dal foglio di calcolo, è facilmente modificale: se un cassonetto viene rimosso o spostato, basta semplicemente cancellare la voce relativa sul foglio di calcolo o cambiare le coordinate.

Procedere come segue:

1. Il foglio elettronico è la nostra sorgente dei dati “primitiva”.

2. Accedere all’editor di script del foglio elettronico

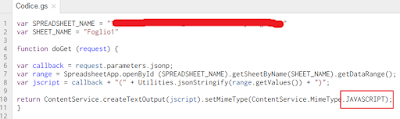

3. Studiare la prima parte del tutorial “Shortcuts: Getting Google Drive Data Onto a Map” di Paul Saxman all’indirizzo https://www.youtube.com/watch?v=OS2Nj5G9cGs . Copiare e incollare lo script chiamato “JsonOut” e apportare la seguente correzione:

Ricordarsi di inserire i propri dati nelle variabili SPREADSHEET_NAME e SHEET_NAME.

4. Distribuire lo script come applicazione web (tasto con la nuvoletta). Trascrivere l’URL dell’applicazione web dove si trova la nostra sorgente [esecutiva] di dati.

5. Ottenere una Google api key: https://developers.google.com/maps/documentation/javascript/get-api-key.

6. Creare un file html vuoto con un html editor, tipo Notepad++.

7. Dopo aver capito come creare una pagina Web con una mappa centrata, seguendo il tutorial https://developers.google.com/maps/documentation/javascript/tutorial, copiate e incollate la funzione “function inizialize ()” nella parte centrale del tutorial https://developers.google.com/maps/tutorials/data/json_example per ottenere una mappa centrata, completa di una seconda funzione necessaria per caricare le API di Google. Inoltre il parametro “jsonp” viene aggiunto alla fine dell’URL per eseguire la funzione callback quando la API è caricata.

8. Dopo aver capito come posizionare un marker sulla mappa studiando il tutorial alla pagina

https://developers.google.com/maps/documentation/javascript/examples/marker-simple, copiate e incollate la funzione “function result ()” nella parte finale del tutorial https://developers.google.com/maps/tutorials/data/json_example

per posizionare un marker per ogni indirizzo del foglio elettronico.

9. Il tutorial https://developers.google.com/maps/tutorials/data/json_example  e soprattutto il video “Shortcuts: Getting Google Drive Data Onto a Map” di Paul Saxman https://www.youtube.com/watch?v=OS2Nj5G9cGs sono dunque le basi da seguire per arrivare al file html definitivo  [che inserito nell’url del browser vi restituisce la mappa con i markers]:
https://drive.google.com/file/d/0B09__GV_6psQS1JWVXZaYlY3alU/view?usp=sharing

Buon Lavoro

Daniele Paolinelli

From xml to Excel: importare un file xml su Excel con Power Query

Chi si occupa di lavori pubblici ha la necessità di disporre di un prezzario di riferimento completo in formato Excel. Generalmente si trova in vendita allegato al libro cartaceo, mentre più difficile è trovarne uno aggiornato e completo on-line.

Come esempio vediamo come importare il prezzario della Regione Toscana nonostante la versione Excel si trovi online all’indirizzo qui riportato:

In definitiva vedremo dunque come sia possibile importare file xml direttamente in Excel con Power Query.

Il risultato che si ottiene è una tabella del tipo:

Procedere nel modo seguente:

1. Per prima cosa scarichiamo l’add-on di Excel Power Query, installabile sulle versioni 2010 e successive di Excel.

2. Scaricare il file xml del prezzario di riferimento.

3. Il file xml del prezzario di riferimento è un file di scrittura dove i dati sono “strutturati”, cioè scritti con riferimenti e simboli propri del linguaggio stesso.

4. Importa il file xml in Excel.

5. Importando il file automaticamente si apre lo “Strumento di navigazione”. Posizionare il mouse sulla tabella articolo. L’ ”editor di query” (anteprima scaricata), visualizza il prezzario importato. Cliccare “carica” in basso a destra.

6. Le voci di prezzo importate sono numeri interi: nell’importare il file, “Power Query” attribuisce il “tipo di dato: numero intero” alle voci della colonna “prezzo”. Vediamo come risolvere il problema.

7. Accedere all’ “editor avanzato”: Query → Modifica → Editor avanzato.

L’ “editor avanzato” contiene il codice corrispondente ai passaggi che abbiamo eseguito con i pulsanti. Come si vede dalla figura seguente “Power Query” ha attribuito in automatico alle voci della colonna “prezzo” il tipo “numero intero”.

8. Sostituiamo il “tipo numero intero” “Int64.Type” con il “tipo testo” “type text”. Cliccare su operazione → Chiudi e carica (in alto a sinistra nella barra multifunzione) e otteniamo il risultato voluto.

9. Per finire dobbiamo sostituire, nella colonna prezzo i “punti” con “le virgole”. Accedere all’editor di query dalla barra multifunzione: Query → Modifica. Cliccare con il tasto dx del mouse sulla colonna prezzo e vai a “Sostituisci valori” e completa l’operazione. Il risultato finale è la prima tabella all’inizio del post.

10. Per finire c’è da dire che la colonna analisi, che contiene i dati che hanno portato alla determinazione del prezzo finale (la cosiddetta Analisi dei Prezzi), può essere ulteriormente sviluppata espandendo (in serie) tutte le tabelle fino ad ottenere i singoli prezzi che hanno concorso alla composizione del prezzo finale. Il prezzario conterrà così anche le colonne relative alla Analisi dei Prezzi.

Buon Lavoro

Daniele Paolinelli
